手動蝶閥的簡介

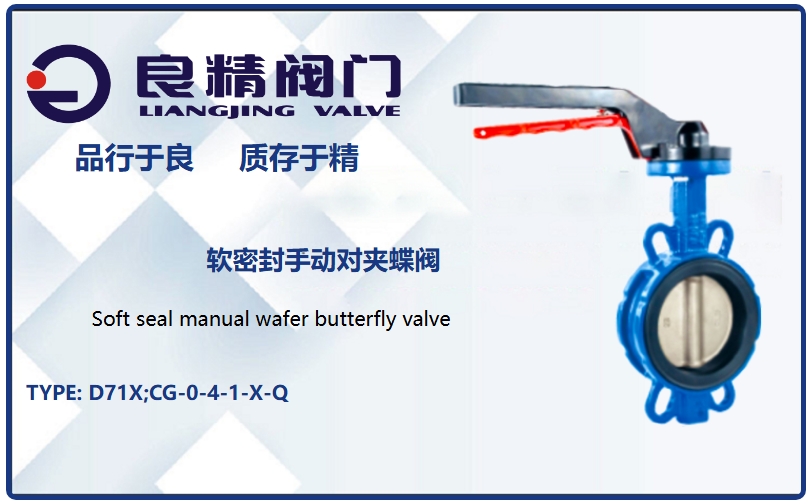

手動蝶閥是通過手柄或蝸輪蝸桿機構手動操作的旋轉式閥門，其核心結構由閥體、蝶板、閥桿及密封副組成，通過旋轉90°即可實現管路的全開或全關。按密封形式可分為軟密封（橡膠、PTFE閥座）和硬密封（金屬對金屬密封）兩大類，具有結構緊湊、重量輕、操作力矩小的特點，廣泛應用于給排水、暖通空調、化工、食品等行業的低壓至中壓管路系統，作為介質截?cái)嗷蛄髁空{(diào)節的基礎控制元件。

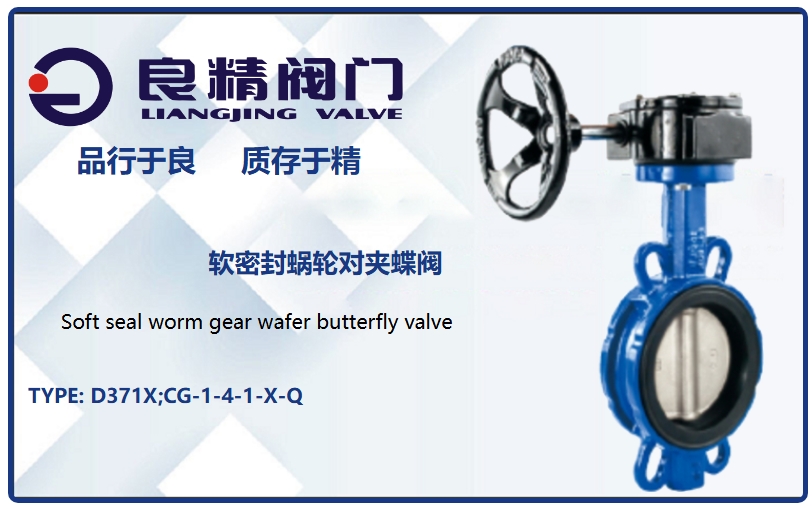

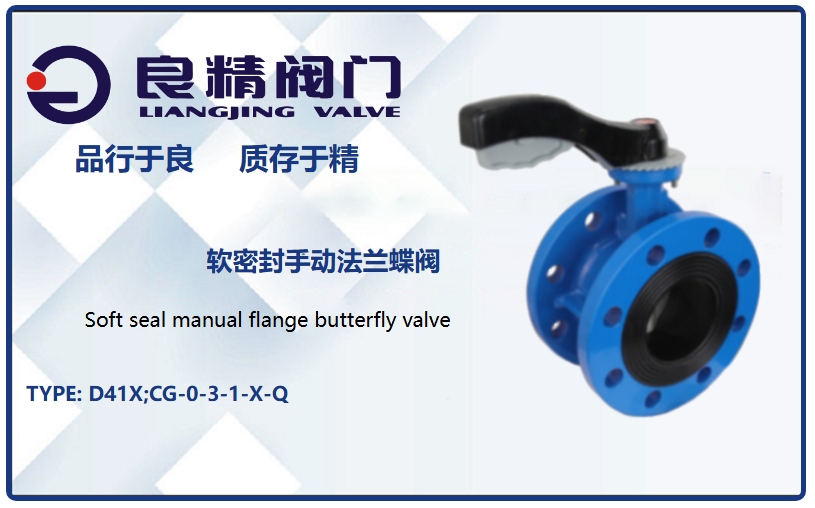

該類閥門的連接與結構設計呈現多樣化特征：連接方式包括對夾式（靠螺栓夾緊于兩法蘭之間）和法蘭式（自帶法蘭與管路法蘭連接），適配不同安裝需求；結構形式有中線式（蝶板中心與閥桿中心重合，密封面為同心圓?。┖碗p偏心式（閥桿偏移蝶板中心與閥體中心，減少密封面摩擦），其中雙偏心結構可顯著提升使用壽命與密封可靠性。傳動機構采用手柄（小口徑）或蝸輪蝸桿（大口徑），蝸輪傳動具有自鎖功能，可精準控制開度并保持位置穩定。

手動蝶閥的公稱通徑覆蓋DN50至DN2000，公稱壓力PN10至PN40，軟密封型適用溫度-20℃至120℃（EPDM）或-40℃至180℃（PTFE），硬密封型可達425℃以上。閥體材質根據介質特性選用鑄鐵、碳鋼、不銹鋼等，蝶板采用流線型設計以降低流阻（全開時阻力系數僅0.1-0.3）。在建筑給排水管網、工業循環水系統、污水處理廠等場景中，其便捷的手動操作與靈活的安裝方式，配合良好的密封性能，成為中小型管路系統的經濟實用選擇。
