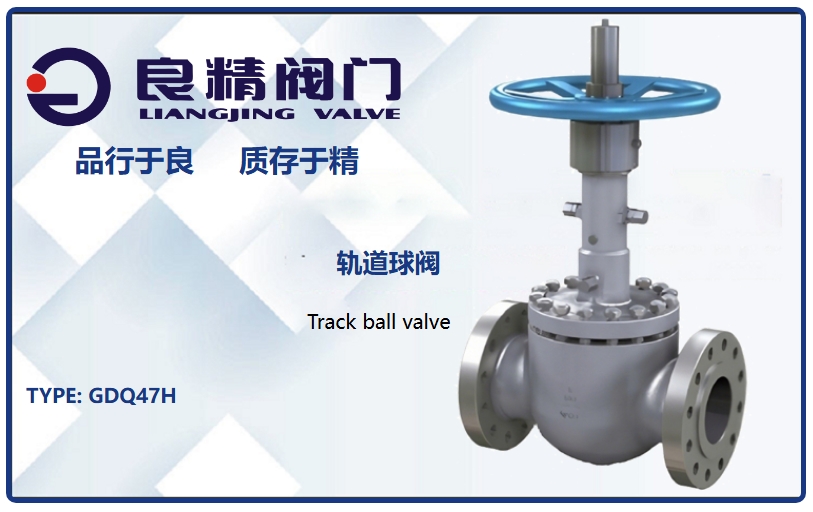

軌道球閥
浙江良精閥門有限公司專業提供【球閥】，涵蓋產品標準、技術圖紙、工作原理、主要參數、權威認證及使用說明書。產品質量可靠，價格合理，售后服務完善。我們擁有成熟的生產工藝和完整的技術服務方案，為客戶提供一站式閥門系統解決方案。歡迎聯系熱線+86 18906771999。
軌道球閥的簡介
軌道球閥是一種融合球閥與閘閥優勢的新型旋轉類閥門，其關閉件為帶通道的球體，通過獨特的軌道導向機構實現球體先平移后旋轉的復合運動——開啟時球體先脫離閥座再旋轉90°，關閉時先旋轉至流道對齊再壓緊閥座，既保留了球閥的快速啟閉特性，又具備閘閥的低壓密封優勢，廣泛應用于石油天然氣長輸管線、化工裝置、高溫高壓蒸汽系統等對密封性能和操作可靠性要求嚴苛的場合。
該類閥門采用偏心軌道結構設計，閥桿通過凸輪機構驅動球體沿預設軌道運動，避免了傳統球閥啟閉過程中球體與閥座的摩擦，顯著延長密封副壽命。閥體多為鍛造或鑄造結構，材質選用碳鋼、不銹鋼或合金材料，經熱處理后可耐受-196℃至600℃的工作溫度，公稱壓力覆蓋PN16至PN1000，公稱通徑從DN50至DN1200不等。密封系統采用金屬對金屬硬密封，配合彈簧加載補償結構，在高低溫交變工況下仍能保持可靠密封，泄漏率可達到ANSI B16.104 V級標準。
軌道球閥的突出優勢在于零摩擦啟閉、操作扭矩穩定，即使在長期使用后仍能保持輕便的操作性能；全通徑流道設計使流阻系數極低，接近直通管道；同時具備雙向密封能力，可有效隔離上下游介質。驅動方式可配置手動蝸輪、氣動或電動執行器，部分型號集成緊急切斷功能與閥位監測系統，滿足API 6D等行業標準。在高壓差、含顆?；蛞捉Y(jié)垢的介質系統中，其抗阻塞能力與密封持久性遠超傳統閥門，是現代工業管道系統中實現高效可靠控制的理想選擇。
